小電路、小原理、小經驗
發布時間：16-11-21 11:37 作者：admin
電路來源于日常工作常用的一些基礎電路，原理是新手或菜鳥比較容易疑惑的基礎概念：

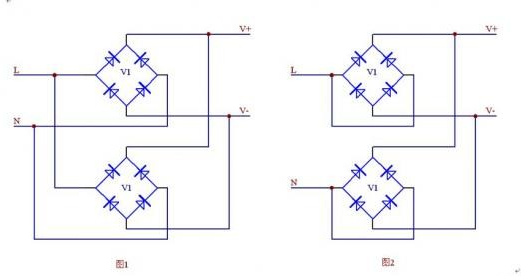

1、整流橋并聯 在小功率設計中，一般很少用到整流橋的并聯，但在某些大功率輸出的情況下，不想增添新的器件單個整流橋電流又不滿足輸入功率要求，就需要用到整流橋的并聯了，整流橋的并聯不能采用兩個整流橋各自整流后直流并聯的方式，也就是不能采用圖1的方式，因?yàn)檎鳂驔]有配對，單純靠自身的V-I特性，一般是無法均流的，這樣就會造成兩個整流橋發熱不一致。而采用圖2的方式，通常認為在一個封裝內的兩個二極管是非常匹配的，是可以均分電流的，所以采用圖2的方式就可以實現整流橋的并聯了。

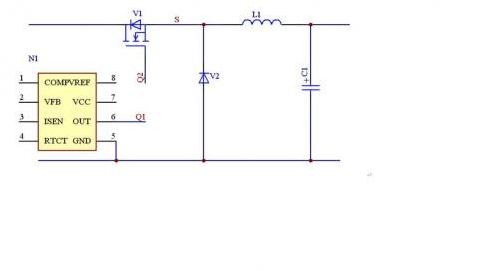

2、浮地驅動： 在驅動電路設計中，經常會提到MOS管需要浮地驅動，那么什么是浮地驅動呢？簡單的說就是MOS管的S極與控制IC的地不是直接相連的，也就是說不是共地的。以我們常用的BUCK電路為例，如下圖：控制IC的地一般是與輸入電源的地共地的，而MOS管的S極與輸入電源的地之間還有一個二極管，所以控制IC的驅動信號不能直接接到MOS管的柵極，而需要額外的驅動電路或驅動IC，比如變壓器隔離驅動或類似IR2110這樣的帶自舉電路的驅動芯片。
當然還有另外的方式，那就是采用別的方式給控制IC供電，然后將控制IC的地連接到MOS管的S端，這樣就不是浮地了，控制IC的輸出就可以直接驅動MOS管。
3、滯環比較器： 在保護電路中，為了防止保護電路在保護點附近來回震蕩，所以一般都增加一定的滯環。

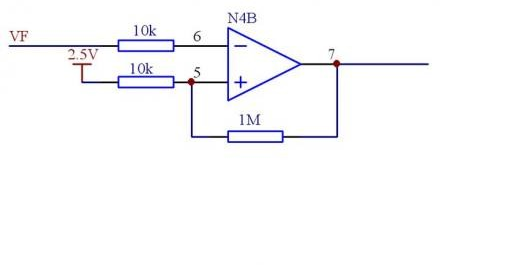

在下圖中，1M電阻就起到滯環的作用，如果沒有1M電阻，很明顯，VF電壓達到2.5V運放輸出低電平，低于2.5V，運放輸出高電平。增加1M電阻后，在運放輸出低電平時，6腳電平為0.7+（2.5-0.7）*1000/1010=2.48V。當VF低于6腳電平后，7腳輸出高電平（如果運放供電15V，7腳輸出可按照14V計算）可以計算此時6腳電平為2.5+（14-2.5）*10/1010=2.61V，如果這是一個輸入欠壓保護電路，且VF為100：1的取樣，則當輸入電壓高于261V，電路正常工作，當電壓低于248V才會欠壓保護，這樣就增強了保護電路的抗干擾能力。
