| ■ 產品說明 |
CEN系列產品屬于有單級功率因素校正功能ED照明防水電源,恒壓＋恒流工作方式,鋁殼封裝IP66防護等級,4KV耐突波等級,通過Class 2限功率測試,具有包括過熱保護等完善的保護措施。輸出電壓和電流可設置,全球范圍輸入電壓,最高可達295Vac, 具有60瓦、70瓦、和100瓦三種機型,輸出電壓分12V, 15V, 20V, 24V, 30V, 36V, 42V, 48V, 54V 九檔。注意:該機型內部不灌膠,不可調光。是金屬外殼封裝的低價版本,適合LED路燈等室內外LED應用。
| ■ 主要特點 |
| 全球通用全范圍交流輸入電壓(最高達295VAC) |

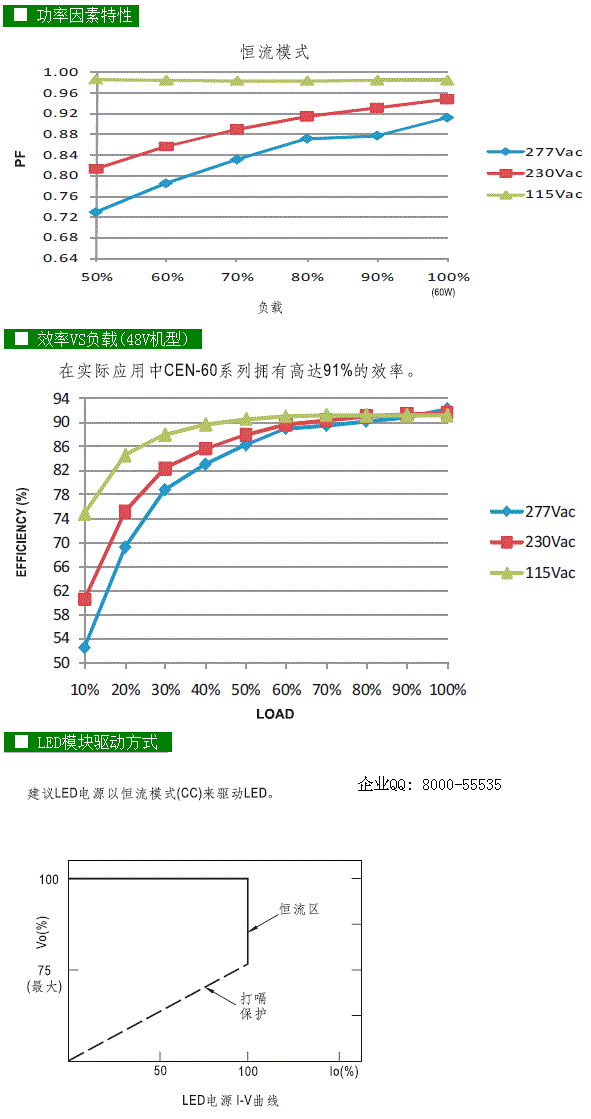

| 內置主動型PFC(功率因素校正)功能,在負載大于等于60%時,功率因素>0.9 |
| 全封閉鋁合金外殼,符合IP66防護標準 |
| 有短路保護/過電流保護/過電壓保護/過熱保護 |
| 國際安規認證:UL/CUL/TUV/CE，符合世界照明設備安全規范 |
|
深圳明緯電源股份有限公司 |
| 恒壓+恒流工作方式 |
| 輸出電壓和恒流值可設定 |
| Class 2 電源裝置,通過LPS(限功率電源)測試 |
| 符合4KV耐突波等級(IEC61000-4-5) |
| 100%滿載老化測試 |
| 采用無鉛制程,符合環保RoHS要求 |
| 臺灣明緯開關電源中國銷售處 |
| 3年質保 |

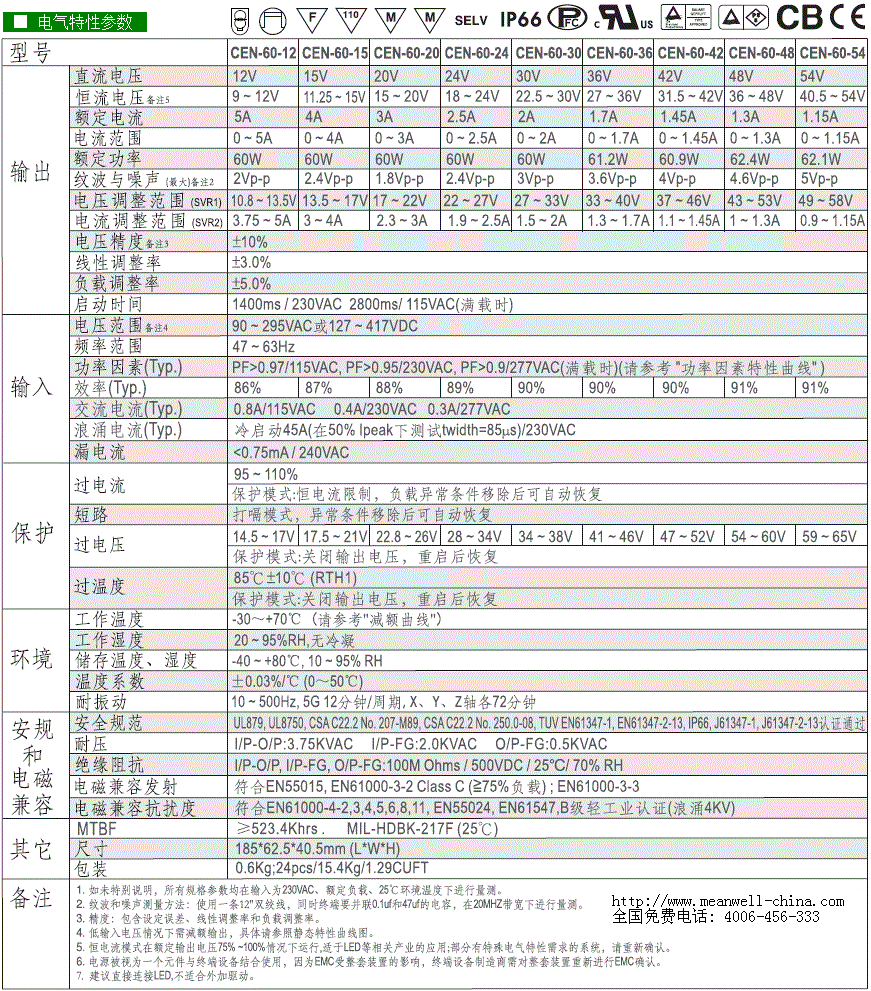

| ■ 主要參數 |
| 直流輸出范圍 | 36V,0～1.7A |
| 恒流電壓范圍 | 27～36V |
| 輸出電壓精度 | ±10% |
| 紋波與噪聲 | 3.6Vp-p |
| 效率 | 90% |
| 輸入電壓范圍 | 90～295VAC/127～417VDC |
| 輸入浪涌電流 | 冷啟動,45A/230V |
| 電壓設定范圍 | 33～40V (通過內部電位器SVR1調整) |
| 電流設定范圍 | 1.3～1.7A (通過內部電位器SVR2調整) |
| 漏電流 | <0.75mA / 240VAC |
| 過電流保護 | 輸出電流達到設定電流的95%～110%時恒流限流,自動恢復 |
| 過電壓保護 | 輸出為41～46V時關斷輸出電壓,重啟恢復 |
| 過熱保護 | 85℃±10℃(RTH1)時關斷輸出電壓,重啟恢復 |
| 啟動時間 | 1400mA/230VAC;2800mA/115VAC滿載時 |
| 企業QQ號 | 8000-55535 |
| 絕緣特性 | 輸入端與輸出端間:3.75KVAC,輸入端與外殼間:2KVAC,輸出端與外殼間:0.5KVAC, |

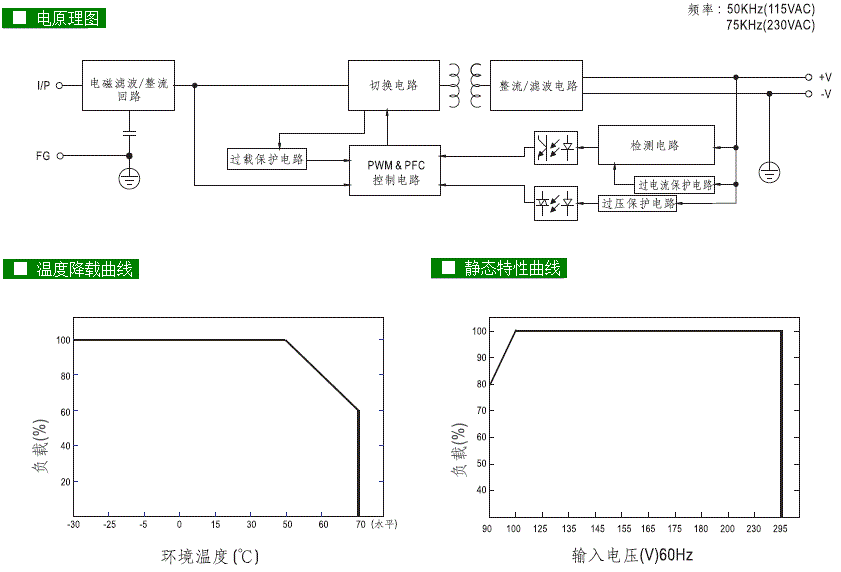

| 工作溫度 | -30～+70℃(參見輸出降載曲線) |
| 抗震動性 | 10～500Hz,5G 12分鐘/周期,XYZ各軸各72分鐘 |
| 安規認證 | UL879,UL8750,CSA C22.2 No.250.0-08;TUV, EN61347-1,EN61347-2-13,IP66, J61347-1, J61347-2-13,認證通過 |
| 電磁兼容標準 | 發射:EN55015, 諧波:EN61000-3-2 class C,EN61000-3-3 |
| 電磁兼容標準 | 抗干擾: EN61000-4-2,3,4,5,6,8,11,EN55024,,EN61547,B級輕工業標準(浪涌4KV) |
| 平均無故障時間 | ≥52.34萬小時,MIL-HDBK-217F(25℃) |
| 輸入接線 | UL 認證,SJTW,18AWG×3C(30cm) |
| 輸出接線 | UL 認證,SVT,18AWG×2C(30cm) |
| 機殼號 | 993B |

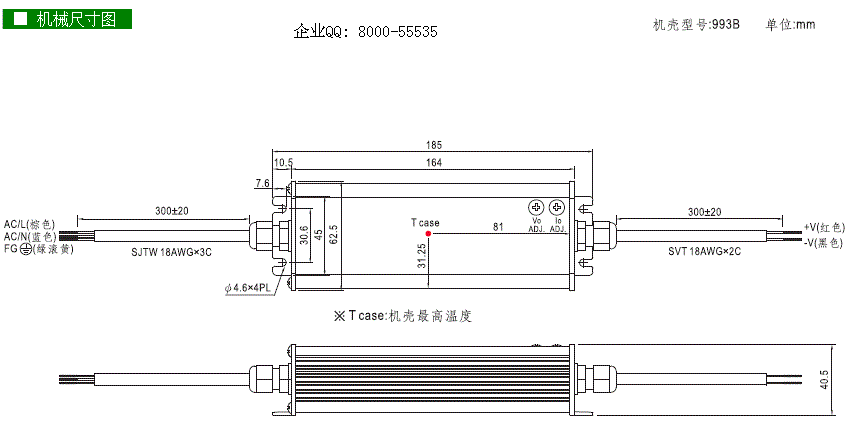

| 外形尺寸 | 183×62.5×40.5mm (長×寬×高) |
| 重量及包裝 | 0.6公斤,每箱24臺/15.4公斤/0.0365立方米 |
